干雾抑尘

干雾抑尘

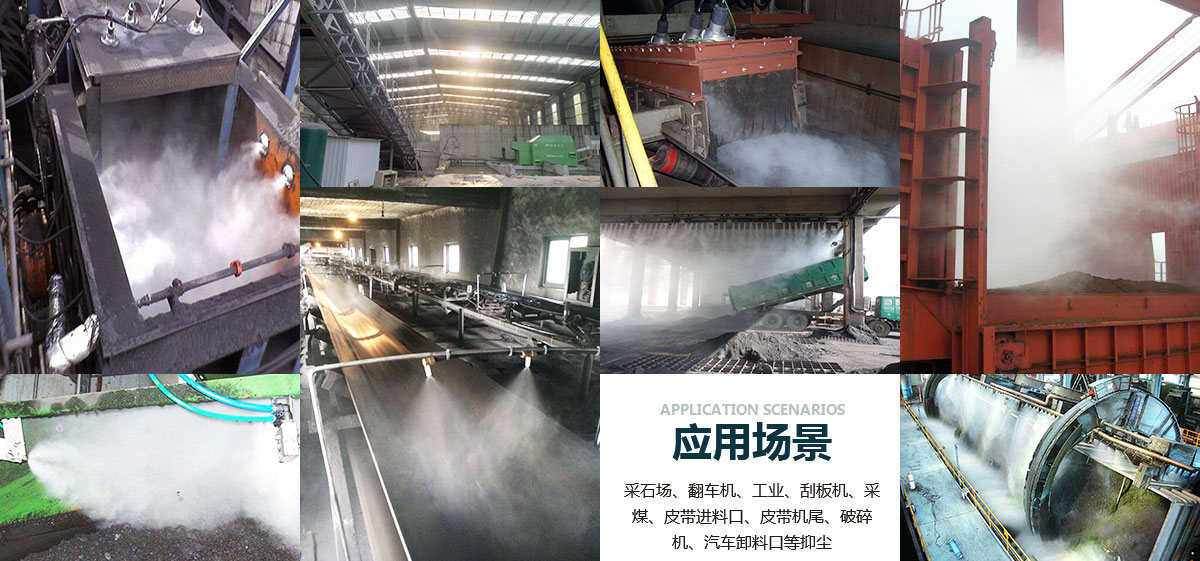

应用领域:

采石场抑尘、翻车机抑尘、工业抑尘、刮板机抑尘、采煤抑尘、皮带进料口、皮带机尾抑尘、破碎机抑尘、汽车卸料口抑尘

产品型号:

LH600
咨询获取报价

拨打热线了解更多

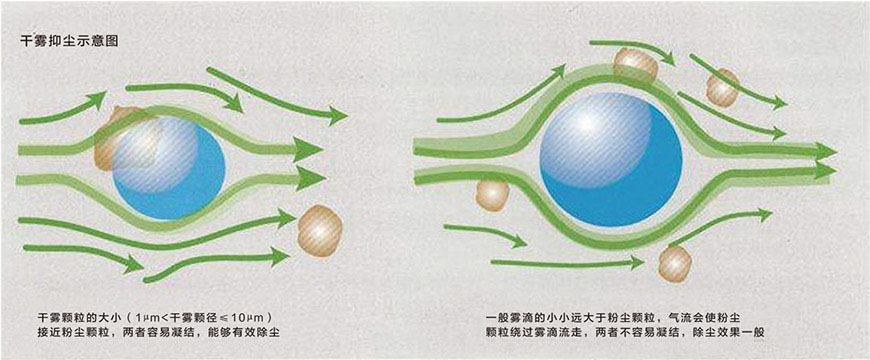

干雾抑尘工作原理

微米级干雾是采用超声波技术使水雾化成超细的水滴,产生直径在1-10微米的水雾颗粒,与粉尘的颗粒大小一致,比重相近,所受重力一样,故在空气中停留时间相等,能对悬浮在空气中的粉尘颗粒进行有效的吸附而聚结成团,受重力作用而沉降,从而达到瞬间抑尘作用。

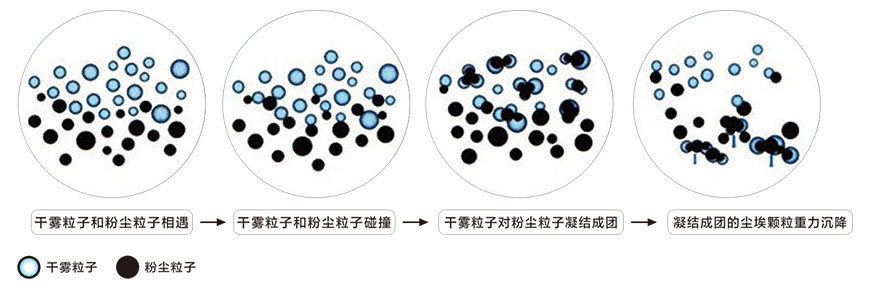

干雾抑尘过程



干雾抑尘优势特点

①在污染的源头-起尘点进行粉尘治理。
②抑尘效率高,无二次污染无需清灰,针对10-2.5μm以下可吸入及可入肺粉尘治理效果高达96%以上,避免矽肺病危害。
③水雾颗粒为干雾级,在常温环境下会迅速蒸发,对生产设备如皮带机、振动筛等零损害。
④节能减排,耗水量小,大幅降低除尘能耗40%-90%及运营成本。与物料重量比仅0.02%-0.05%,是传统除尘耗水量的1/10-1/100,物料(煤)无热值损失。
⑤全自动PLC控制,系统设施可靠性高,运行、维护费用低。
⑥节省基建投资和管理费用,占地面积小,省去传统的风机、除尘器、通风管、喷洒泵房、洒水枪等,适用于无组织排放,密闭或半封闭空间的污染源。
⑦大大降低粉尘爆炸几率,可以减少消防设备投入。

⑧冬季可正常使用且车间温度基本不变。(其它传统的除尘设备,使用负压原理操作,带走车间内大量热量,需增加车间供热量。)

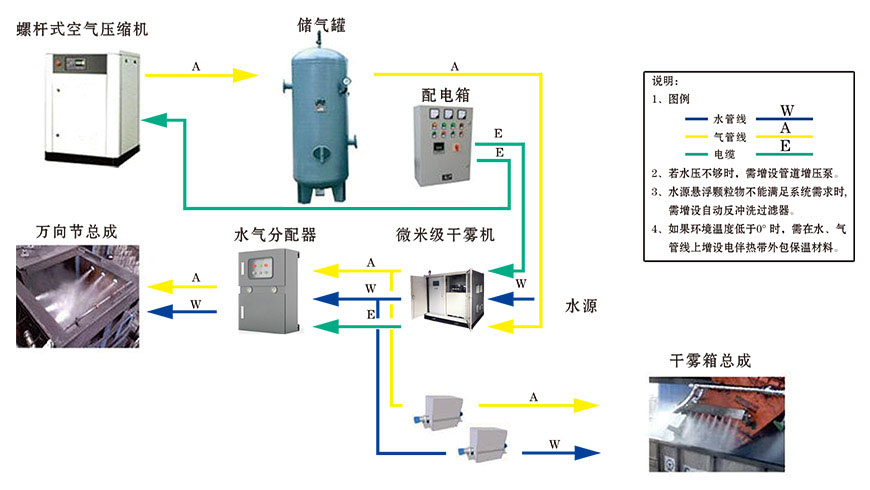

干雾抑尘系统组成

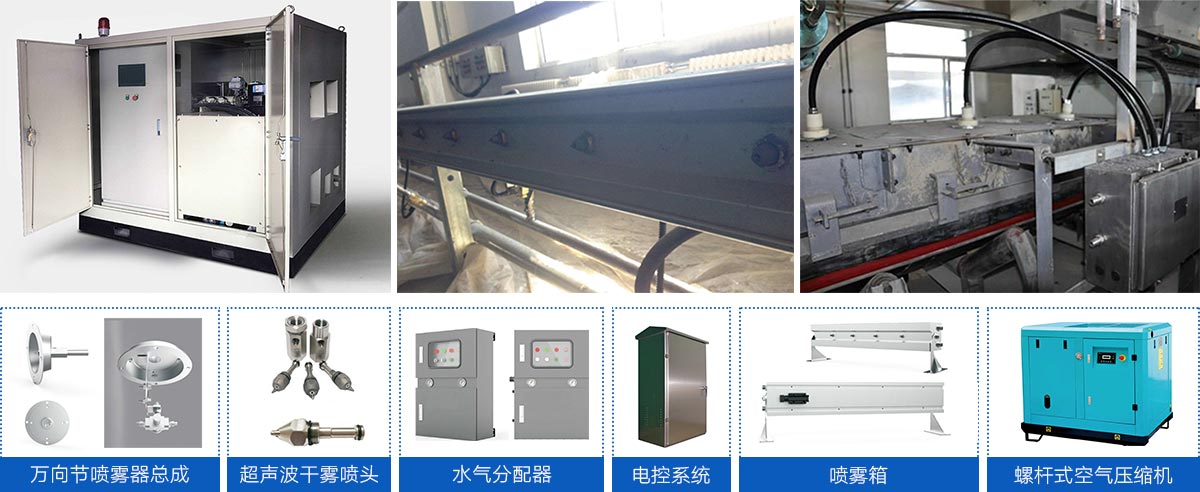

LH系列微米级干雾抑尘系统由微米级干雾机、螺旋式空气压缩机、储气罐、配电箱、水气分配器、雾化控制器、万向节总成、干雾箱总成和水气管路组成。



河南蓝航环保科技有限公司设计研发的LH系列微米级干雾抑尘系统,微米级干雾抑尘原理基于欧美科学家的研究理论:“水雾颗粒与尘埃颗粒大小相近时吸附、过滤、凝结的机率最大”,结合云物理原理、空气动力原理和斯蒂芬留的输送机理而研发的高科技抑尘设备系统。该系统将水、气过滤后,以设定的气压、水压、气流量、水流量按抑尘系统全自动开关程序控制电磁阀打开或关闭,经管道输送到水气分配器(或干雾箱总成)中去,并将其转化成颗粒直径为1~10μm的干雾喷射出去,按干雾抑尘机的控制指令喷向抑尘点。当干雾与粉尘颗粒相互接触、碰撞时,使粉尘颗粒相互粘结、凝聚变大,并在自身的重力作用下沉降,从而达到抑尘的作用。它由电控系统、多功能控制系统、流量控制系统组成。安装在IP55标准的箱体内,有进气管接口1个,进水管接口1个,出气管接口2个,出水管接口2个。面板上有文本显示器、气、水压力表和电控系统按钮。
流量控制系统组成。安装在IP55标准的箱体内,有进气管接口1个,进水管接口1个,出气管接口2个,出水管接口2个。面板上有文本显示器、气、水压力表和电控系统按钮。

特点优势
1、干雾主机箱体内集成了抑尘系统的控制,其中包括水系统和气系统的控制,以及集成各种传感器、阀体、仪表等。
2、干雾主机具有自动排污、喷头自清洗及管道正反吹工作。
3、干雾主机设有人机界面,能够显示系统的运行、故障、压力、流量等信息,能够通过人机界面对系统进行操作。
4、干雾主机采用先进的地磁感应控制,比传统的光电、超声波、雷达感应更可靠,性能更稳定,具备适应各种极端环境下使用。
5、干雾主机和水气分配器之间的通讯采用先进的抗干扰加密通讯,不受强电环境影响,不受距离影响。
6、全自动PLC控制,系统设施可靠性高,运行、维护费用低。

电控系统
电控系统是干雾抑尘系统的控制中心,集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。为用户提供自动和手动两种操作模式。在自动操作模式时,可自动接收皮带机工作信号,通过PLC控制继电器,启动或停止喷雾箱喷雾。在手动模式,操作人员可以按压操作按钮启动或停止喷雾箱喷雾。用户还可以通过西门子PLC设置接口修改喷雾周期及管道吹扫时间等。
电控系统将干雾抑尘机与现场设备的控制信号连接起来,以便实现自动控制。

螺杆式空气压缩机
螺杆式空气压缩机的作用是为干雾抑尘系统提供标准气源。

喷雾箱
喷雾箱我司自主研发的喷雾箱,与分控箱、地磁感应搭配,组成一个干雾抑尘末端系统。每一个喷雾箱可独立完成干雾喷头的正反吹扫清洗防冻,同时可以独立设置喷雾的停启时间,延伸喷雾时间,吹扫清洗时间,吹干防冻时间,间隔及持续喷雾时间;可调节雾化量大小,可独立关闭及开启某一个喷雾箱,喷雾箱具备末端管道吹扫吹干功能防止滴水。

万向节喷雾器总成
干雾器总成具有结构简单,安装调整方便特点。喷头可避免喷头受漂移物料的冲击,对喷头具有良好的保护作用,并且其自身具有密封性,安装后不需要进行封闭处理。
(01)喷雾颗粒可以精细到10微米左右。
(02)通过机械共振产生超声波。
(03)喷雾角度有30°、60°和80°三种。
(04)喷嘴由喷头部分和底座部分组成。

(05)不依赖高压力,水压只需要0.1和0.3Mpa。


水气分配器
通过对其控制实现水、气、电主管线与喷雾箱/万向节喷雾器总成的连接,并根据现场情况通过PLC控制实现各喷雾箱/万向节喷雾器总成分别喷雾。

水气连接管线
将干雾抑尘机、喷雾箱喷雾器总成、螺杆式空气压缩机、压缩空气储气罐、水源等用不同管径的热浸锌钢管按要求连接起来。

电伴热及保温系统
电伴热系统分布在干雾抑尘机、喷雾器总成及水、气管路上,当环境温度低于+5℃时启动。

超声波干雾喷头

超声波干雾喷嘴是一种利用空气驱动液体穿越喷嘴的超声波区域从而达到雾化效果的喷嘴。压缩空气从喷嘴尾部进入喷嘴腔体,在通过喷嘴腔体时压缩并吸入液体,并以超音速的速度通过喷嘴头部,当气体速度超过音速时,产生音爆和超声波震荡,液体通过喷嘴时被打碎成微小颗粒,进入音爆区域后,被进一步震荡为直径1-10微米的雾滴,从喷嘴头部喷出干雾。超声波干雾喷头整体由不锈钢制造而成,内部没有运转部件使用寿命长达数十年;并且喷嘴内部的超声波震荡使得喷嘴具有极强的自清洁功能,长年使用,喷嘴不会堵塞。

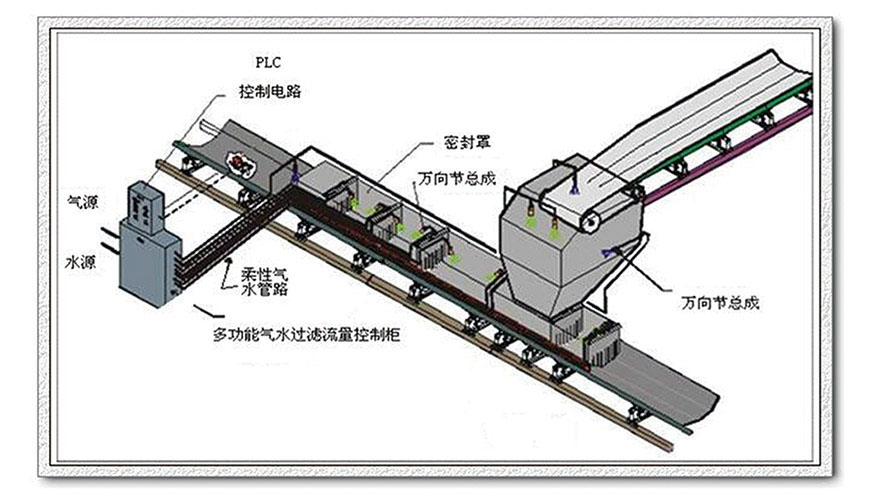

皮带机转载点及皮带机头部干雾抑尘装置安装示意图

型号
LH600型
外形尺寸(mm)
L:1300*W:900*H:1750
基础尺寸(mm)
L:1700*W:1300
维护空间(mm)
机组前各留1200、两侧留800
喷雾方式
二流体气水混合/工作压力0.5-0.8Mpa
控制模式
手动/自动/远程选配:手机APP/电脑PC端
主机材质
碳钢喷塑
主机质量(kg)
410
额定功率(W)
5.50
额定流量(T/H)
2
配置喷头数量
60
过滤精度(um)
0.01-0.1
水质软化
阴阳树脂等离子交换再生
除冻方式
自控恒温电伴热防冻
额定电压(V/HZ)
380/50
接线方式/线径(m2
三相五线/6m2
供水水质
市政用水
供水压力(kg/cm2
2.5-4.0(kg/cm2
供水管径/接口规格
≥DN25/G1′
出水管径/接口规格
≥DN25/G1′

1.1我方严格按需方要求,选派有经验的技术人员按时到达现场进行安装调试,对业主人员免费培训。在安装调试过程中,如发现有质量问题,我方及时解决,做好售后服务工作。
1.2严格执行供需双方签订的技术合同,如有更改务必得到需方的书面认可。

我公司坚持为用户服务、对用户负责、让用户满意的宗旨,保证所供产品加工工艺完善,检测手段完备,保证出厂产品的各项技术性能均贴合相关国家标准及需方要求,确保带给的产品是全新的自主产品。


我们将为用户带给优良的售前咨询,24小时服务,加强售前、售中的各种洽谈活动,以及售后服务,把全过程服务贯彻在产品的制造、安装、调试、维护的全过程中,对产品在安装或运行中出现的任何问题,在1小时之内做出响应,做到用户对质量不满意,服务不停止。


对产品所需的原材料,我们将选取那些品质优良,信誉良好,贴合国家或其它更严格相关技术标准的供应商,并严格按ISO9001-2008质量管理体系要求,对所有原材料进行必要的检测,确保不合格原材料不投入生产。


我公司具有精良的生产及检测设备,高效的各专业技术人员,能确保严格按合同规定的顺序和时间交货,按合同规定备齐货源,以贵方要求的运输方式为用户送货到指定地点。


若我公司中标,在合同签订后,我方应指定负责本工程的项目经理,负责协调我方在工程中的各项工作,如设计图纸、工程进度、设备制造、包装运输、现场安装、调试验收等。
